ABEM Terrameter VES & VES MAX
Los datos confiables comienzan con instrumentos bien construidos.
Incluso los métodos básicos merecen más que instrumentos básicos
Inspirada en el ABEM Terrameter LS 2, la gama ABEM Terrameter VES aporta nuevos niveles de rendimiento y funcionalidad a los relevamientos VES para resistividad y polarización inducida (IP).
El VES (sondeo eléctrico vertical) es un método sencillo y consolidado para determinar el cambio en la resistividad eléctrica debajo de un solo punto. Es un método básico y rentable que utiliza solo cuatro electrodos conectados a un resistivímetro, variando el espaciado de los mismos para muestrear diferentes profundidades.
El ABEM Terrameter VES ha sido diseñado para proporcionar una solución de resistividad e IP con:
Mejor salida de potencia
Calidad de datos superior
Experiencia de usuario mejorada
Facilidad de uso Todo esto en un paquete robusto y asequible.
Por su parte, el ABEM Terrameter VES MAX es un instrumento “puente”, dirigido a quienes tienen aspiraciones serias de comenzar a realizar ERT (tomografía de resistividad eléctrica) en el futuro, así como a aquellos con el presupuesto para un instrumento VES de especificaciones completas y funcionalidad avanzada. Es de especial interés para quienes requieren realizar estudios de IP o de resistividad a gran profundidad.
Exploración Geológica
El VES puede ayudar a determinar secuencias geológicas o la profundidad de horizontes específicos, por ejemplo, al evaluar la profundidad del lecho rocoso o buscar capas potencialmente problemáticas, como las arcillas rápidas (quick-clay). Puede utilizarse como una herramienta de búsqueda inicial para objetivos amplios, como grandes cuerpos minerales, y luego servir como línea de base para una exploración y mapeo más detallados en fases posteriores. La naturaleza sencilla del procedimiento de relevamiento convierte al VES en un método geofísico excelente para obtener resultados rápidos y evaluar los siguientes pasos a seguir.
Aguas Subterráneas
Es una de las aplicaciones más antiguas de la resistividad eléctrica y el uso más popular de nuestros instrumentos VES. El estudio de aguas subterráneas no se limita a la exploración; incluye:
Diferenciación entre depósitos de agua dulce, salobre y salina.
Monitoreo del descenso y la recarga de un acuífero.
Estimación de la extensión de un acuífero conocido mediante relevamientos en el terreno.
Los datos de cargabilidad del método de Polarización Inducida (IP) pueden ayudar a distinguir entre la arcilla y el agua dulce. Además, el accesorio opcional Terrameter Log 300 permite un refinamiento mayor de los modelos hidrológicos mediante el registro de resistividad en pozos.
Puesta a Tierra Eléctrica
Un mercado creciente para el VES es la prueba de propiedades eléctricas en instalaciones existentes o proyectadas para predecir qué tan bien “conectado a tierra” estará el equipo en caso de emergencia.
Infraestructura de CA (corriente alterna): El requerimiento de profundidad es bastante somero y se logra con sistemas pequeños.
Infraestructura de CC (corriente continua): Como grandes parques solares o líneas de transmisión HVDC, donde es necesario comprender las propiedades eléctricas a una profundidad mucho mayor, lo que requiere la potencia de los equipos ABEM.

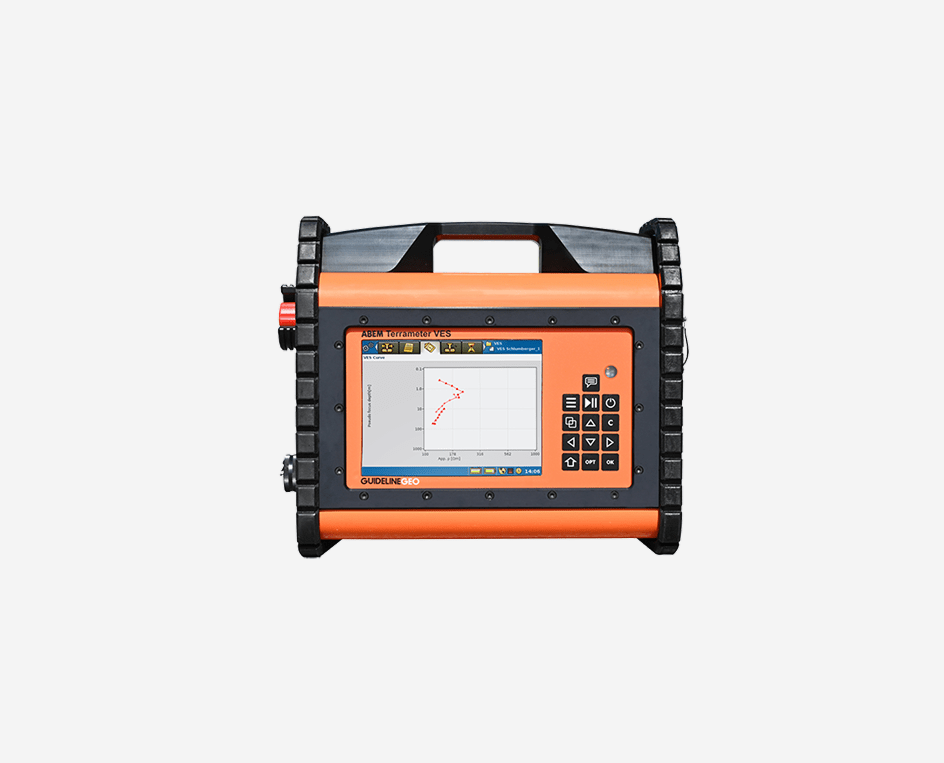

Terrameter VES
El ABEM Terrameter VES es el nuevo sustituto del veterano Terrameter SAS 1000, al cual supera con las siguientes mejoras:
Resolución un 30% superior
Corriente máxima un 50% más alta
GPS integrado
Curva de sondeo en tiempo real
Mayor memoria en un formato extraíble
Mejor conectividad con Wi-Fi, Ethernet y USB
Control y diagnóstico remoto de manera sencilla
Interfaz intuitiva con la guía activa (Active Guidance) de ABEM

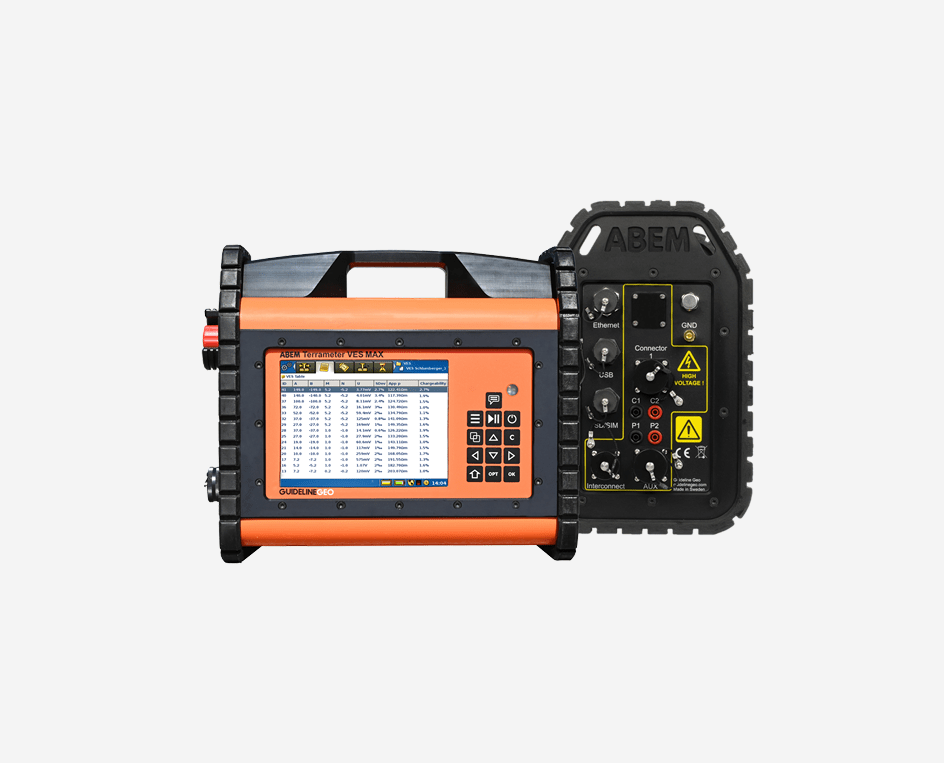

Terrameter VES MAX
The ABEM Terrameter VES MAX is a VES instrument for people with demanding survey needs. Compared to the Terrameter VES, it boasts:
- 7x better resolution
- 50% higher maximum voltage
- 66% higher maximum current
- 150% higher maximum power
- 16 electrode switching ability
- 2 measurement channels
- Full waveform recording
- Innovative 100% duty cycle IP mode

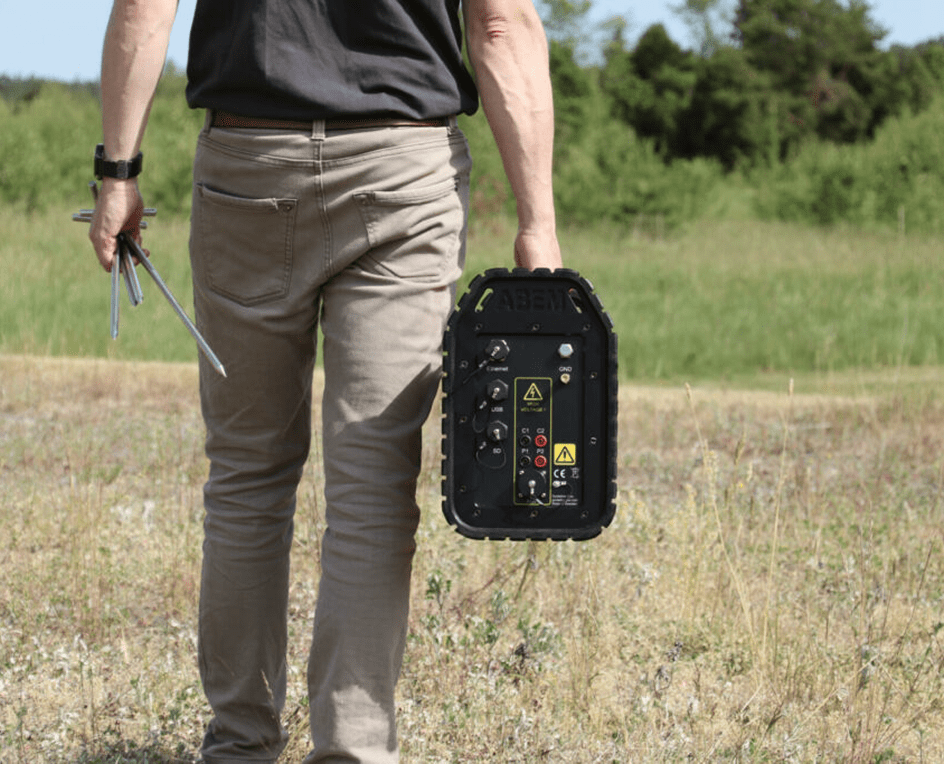

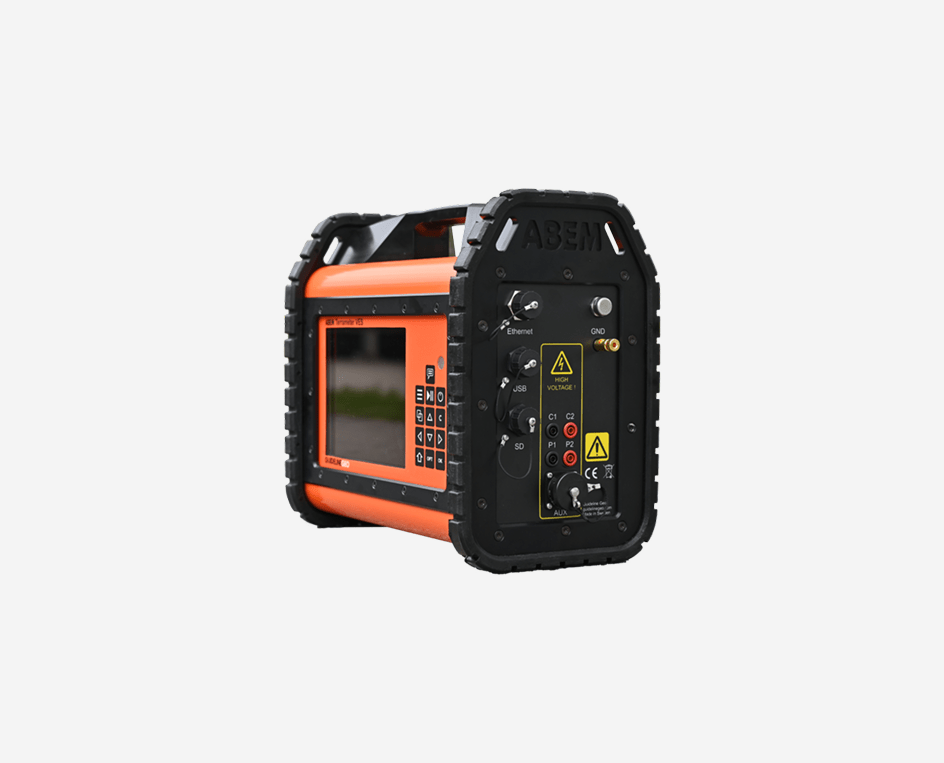

Diseño robusto y dinámico
Los productos ABEM Terrameter VES están diseñados para el trabajo de campo exigente en condiciones difíciles. El diseño del instrumento ha sido ampliamente probado durante años de trabajo en todas las partes del mundo con los modelos Terrameter LS y LS 2. La carcasa de aluminio fundido es resistente y robusta, pero cómoda de transportar, y cumple con los estándares IEC IP66, incluso durante la recolección de datos. La capacidad de actualizar los instrumentos a otros modelos dentro de la línea de productos Terrameter significa que los equipos son tan dinámicos como su negocio de prospección.
Características Principales
Estándar IEC IP66: Protección total contra el polvo y resistencia a potentes chorros de agua, garantizando la operatividad en climas adversos.
Carcasa robusta: Fabricada en aluminio fundido para soportar los rigores del transporte y el uso en terrenos accidentados.
Variedad de accesorios: Compatible con una amplia gama de complementos para múltiples aplicaciones geofísicas.
Diseño actualizable: Permite escalar las capacidades del equipo según crezcan las necesidades de sus proyectos, protegiendo su inversión a largo plazo.
Flujos de trabajo intuitivos y guía asistida
Los modelos Terrameter VES y VES MAX cuentan con pantallas a color de gran tamaño y menús de navegación sencilla, donde la configuración del relevamiento sigue un flujo simple de principio a fin.
Ambos instrumentos se benefician de la función ABEM Active Guidance, introducida recientemente en el Terrameter LS 2. En esta primera generación de la función, una sola pulsación del botón de guía detectará la página activa, el elemento del menú o el comando, y mostrará la información relevante. El objetivo de la Guía Activa es ser mucho más que una simple función de “ayuda”; está diseñada para ofrecer consejos y sugerencias de nuestro personal técnico experto, además de ayudarle a evitar errores comunes.
Es como tener a uno de nuestros ingenieros de aplicaciones a su lado en cada paso de su estudio, y es otro ejemplo del compromiso de Guideline Geo de ser su guía hacia el subsuelo.
ABEM Terrameter Log 300
El ABEM Terrameter Log 300 es una herramienta de registro en pozos (borehole logging) de tipo “plug-and-play”, compatible con las gamas de productos SAS y LS. Añade sin problemas la capacidad de medición en pozos a los sistemas de resistividad existentes, con un diseño robusto y duradero pensado para el trabajo de campo exigente. Su despliegue se facilita mediante un bastidor de mochila y un trípode opcional.
ABEM Caja de Transporte
Transporte y almacene su instrumento de forma segura
El Terrameter VES se entrega en una resistente caja de transporte de madera (flight crate), pero una opción alternativa es la maleta de transporte ABEM, que cuenta con ruedas integradas y asa de tracción.
Los materiales líderes en la industria garantizan una maleta robusta, a prueba de polvo y agua, capaz de resistir las pruebas del clima y del tiempo. La maleta de transporte ABEM se incluye de serie con el Terrameter VES MAX.
Accesorios de Alimentación

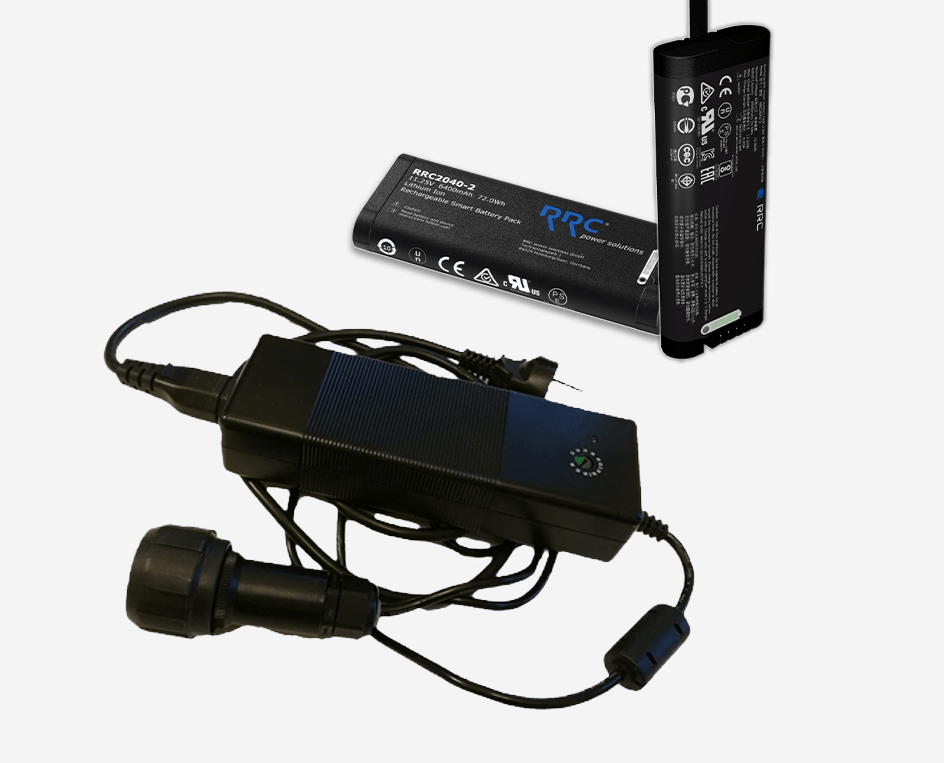

Baterías internas y fuente de alimentación de oficina
El Terrameter VES MAX viene con un par de baterías internas de li-ion intercambiables en caliente y una fuente de alimentación de oficina para recargar y alimentar el instrumento cuando se está de vuelta en la oficina. El Terrameter VES viene solo con un cable de alimentación externa de 12V. Un juego de baterías internas debería proporcionar energía suficiente para realizar varios sondeos 1D, pero para campañas especialmente largas se recomienda una fuente de alimentación externa de 12V.

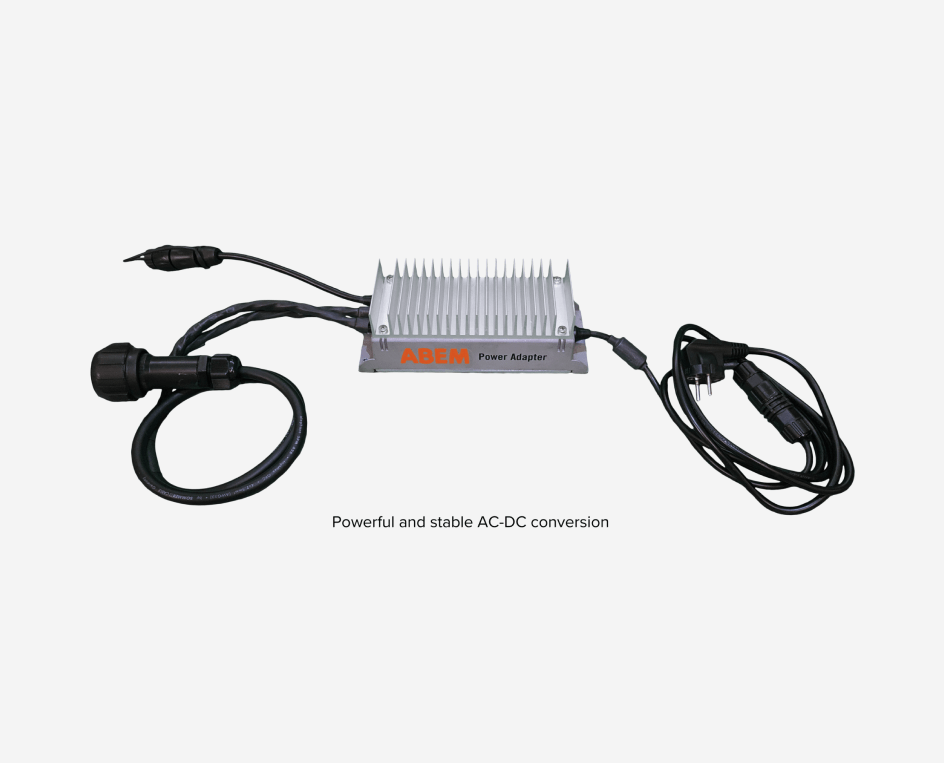

Adaptador de corriente ABEM para el campo
Este potente adaptador AC-DC permite a los operadores hacer funcionar sus instrumentos ABEM desde una red eléctrica existente o un pequeño generador tipo “maletín”. Estos generadores pesan menos que una batería de plomo-ácido típica de alta capacidad, proporcionando una opción de energía prolongada incluso en lugares donde la recarga de baterías puede ser problemática. El adaptador de corriente ABEM es perfecto para campañas de campo exigentes; es totalmente impermeable y capaz de proporcionar un suministro de 12V DC limpio y estable que supera los 30A desde una fuente de 110V/230V AC (50 o 60 Hz). Además de la salida de potencia principal, un conector auxiliar impermeable ofrece salidas de 5V 2A y 12V 1A para accesorios personalizados.
Terrameter ES10-64C Electrode Selector
Conmutación de electrodos para su instrumento VES
Ambos instrumentos VES pueden utilizar un selector de electrodos externo para permitir la realización de relevamientos 2D o incluso 3D. Esto es para garantizar la compatibilidad con los usuarios actuales de SAS 1000 / 4000 que deseen actualizar su instrumento pero quieran conservar sus accesorios existentes.

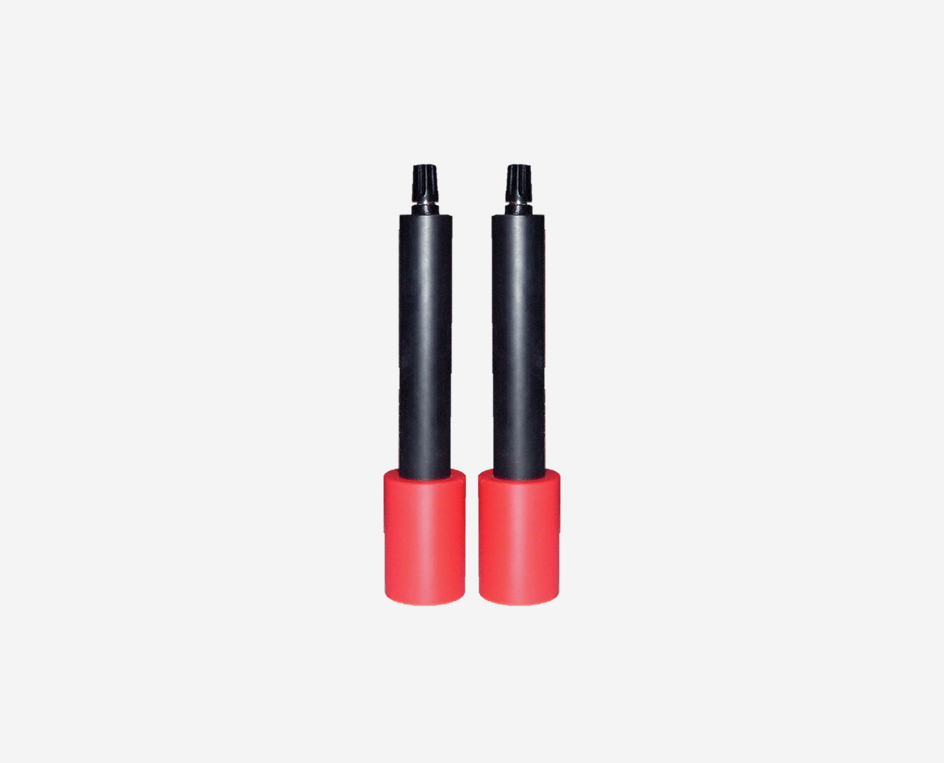

Electrodos no polarizables de estado sólido
Electrodos especializados para datos de IP más limpios
Un requisito para recolectar los mejores datos de IP posibles es utilizar electrodos no polarizables para la medición de voltaje. Tradicionalmente, estos han sido dispositivos de “porous pot” (celdas porosas) que requieren llenarse con una solución de sulfato de cobre y luego esperar a que el fluido conductor se transfiera a través de la base porosa de la celda hacia el suelo. Los electrodos no polarizables de estado sólido de ABEM son una alternativa muy conveniente y fácil de usar.
