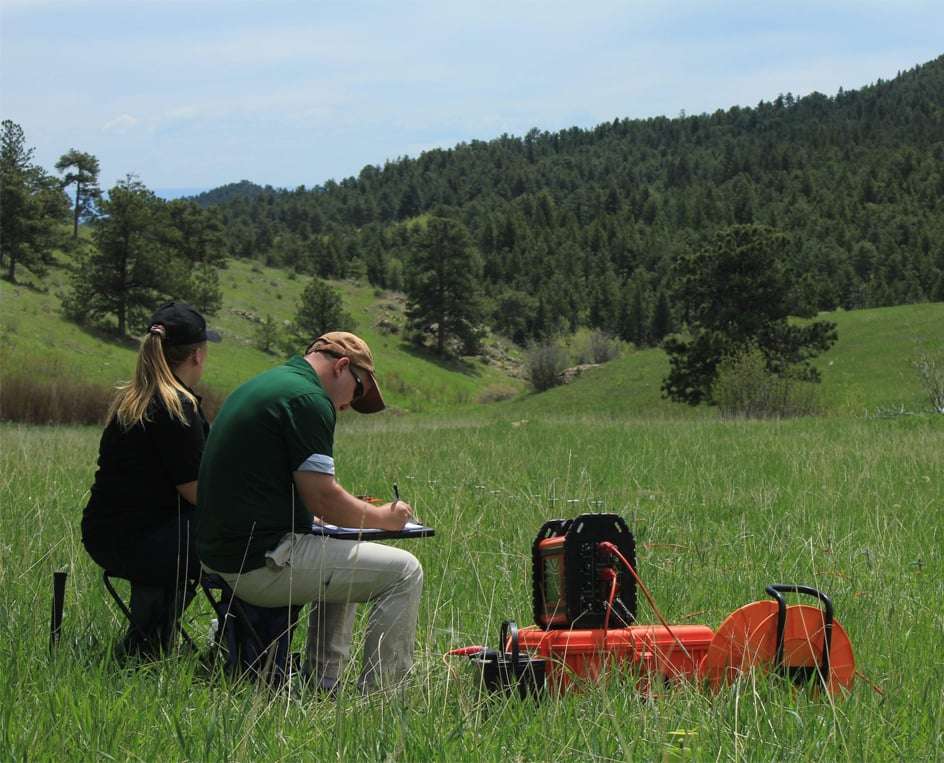

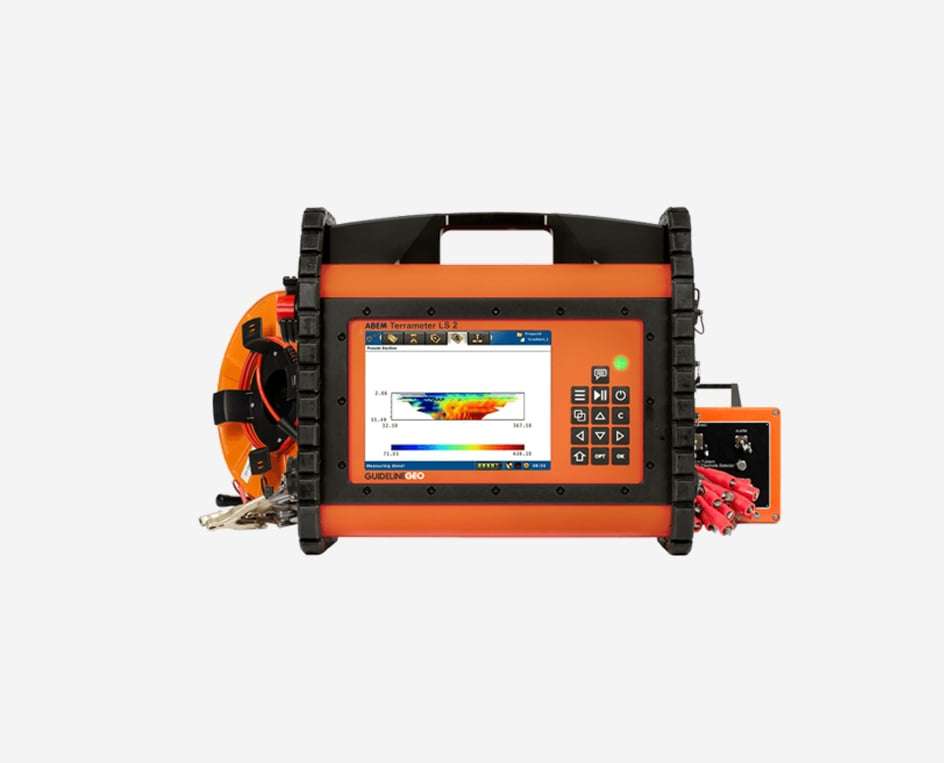

ABEM Terrameter LS 2
El único sistema de prospección de resistividad e IP que necesita
Flexible, fácil de usar y con una serie de características innovadoras, el ABEM Terrameter LS 2 es el compañero ideal para relevamientos e investigaciones geotécnicas, de aguas subterráneas, minerales o ambientales. Ya sea que se trate de un monitoreo autónomo repetitivo a través de un despliegue de electrodos de cientos de metros o una medición única en pines con espaciamiento de centímetros en un modelo de laboratorio, el Terrameter LS 2 puede hacerlo todo. Consulte poniéndose en contacto con nosotros.
Prospectación de aguas subterráneas
Una de las aplicaciones más antiguas de la resistividad eléctrica que no se limita solo a detectar agua, sino que es capaz de diferenciar entre depósitos de agua dulce, salobre y salina, monitorear el descenso y la recarga de un acuífero, o simplemente estimar su extensión mediante relevamientos a través del terreno. La adición de datos de cargabilidad del método de Polarización Inducida (IP) puede diferenciar aún más entre la arcilla y el agua, que tienen valores de resistividad similares asociados. El accesorio SAS Log permite realizar refinamientos adicionales de los modelos hidrológicos mediante el perfilaje de resistividad en pozos.
Mapeo geológico
El Terrameter LS 2 puede cumplir con una amplia gama de actividades en el mundo de la ingeniería, tales como determinar la profundidad del lecho rocoso, evaluar la resistencia de la roca madre, mapear plumas de contaminación, monitorear filtraciones en presas y terraplenes, buscar posibles planos de deslizamiento, mapear vacíos y localizar infraestructuras grandes y profundas que podrían estar fuera del alcance del GPR.
Exploración minera
El registro rápido de datos de resistividad e IP, junto con la opción de realizar mediciones de SP (potencial espontáneo), hace que el ABEM Terrameter LS 2 sea muy adecuado para la prospección minera cercana a la superficie. Una gran cantidad de minerales metálicos generan respuestas significativas de resistividad e IP, lo que permite obtener una imagen más completa que únicamente mediante perforaciones.

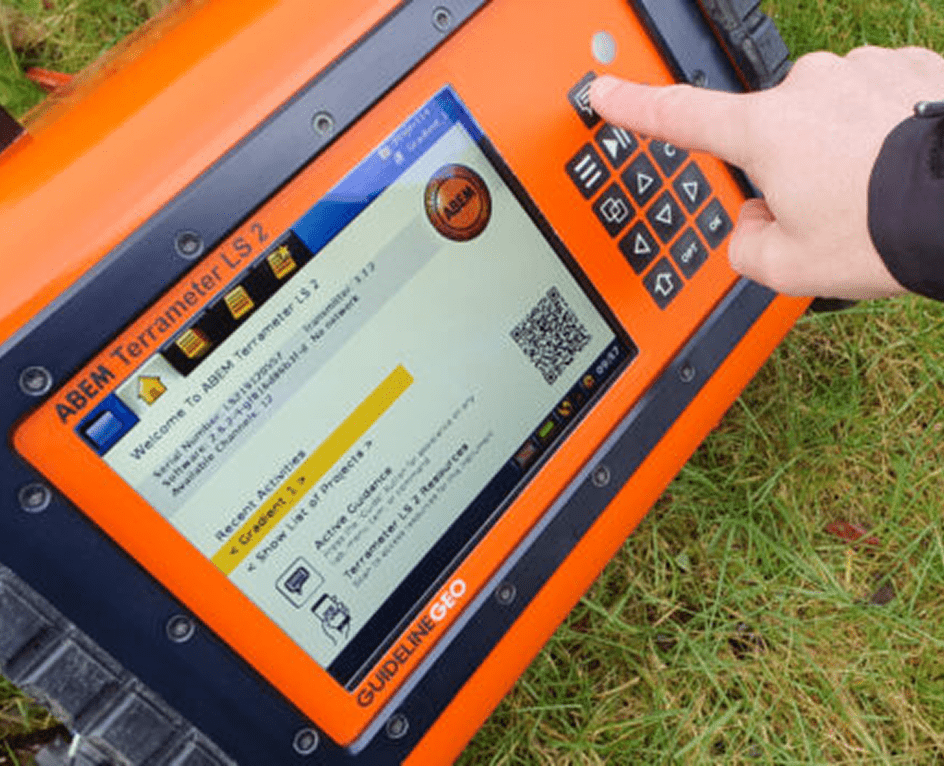

Guía Activa
Ayuda experta y orientación a su alcance
El Terrameter LS 2 es el primer instrumento que se beneficia de la Guía Activa de ABEM (ABEM Active Guidance). En esta primera generación de la función, al presionar una sola vez el botón de guía, el sistema detectará la página activa, el elemento del menú o el comando y mostrará la información relevante.
La Guía Activa aspira a ser mucho más que una simple función de “ayuda”; está diseñada para ofrecer consejos y sugerencias de nuestro experimentado personal técnico, además de ayudarle a evitar errores comunes. Es como tener a uno de nuestros ingenieros de aplicaciones a su lado en cada paso de su relevamiento, y es otro ejemplo del compromiso de Guideline Geo de ser su guía hacia el subsuelo.
Calidad de datos excepcional

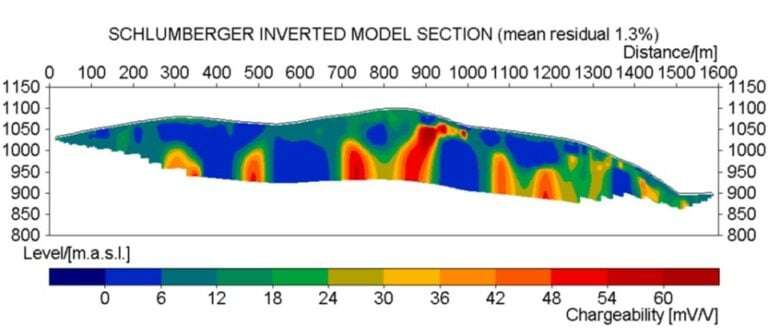

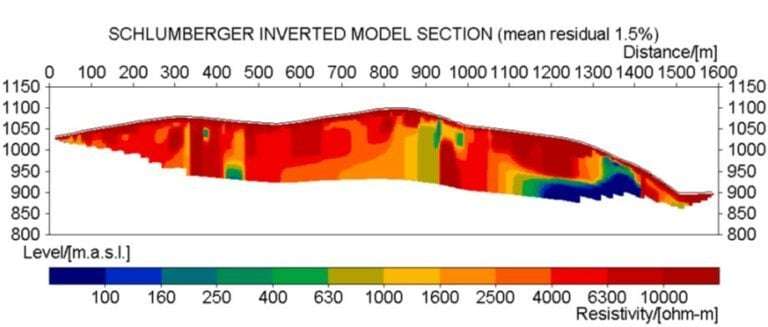

Exploración minera mediante Resistividad-IP
Localización de posibles formaciones auríferas asociadas a mineralización de sulfuros metálicos
La resolución líder en su clase proviene de que cada canal de medición cuenta con un digitalizador de 24 bits dedicado, el cual selecciona automáticamente el mejor de 3 rangos de voltaje. Esto permite registrar señales tanto grandes como pequeñas sin recortes (clipping) ni pérdida de resolución.
El aislamiento eléctrico entre todos los canales reduce la interferencia de señales fuertes que podrían “contaminar” las respuestas más débiles en canales adyacentes. Además, el Terrameter LS 2 cuenta con nuestro exclusivo modo de medición de IP con ciclo de trabajo del 100% (100% duty cycle), que puede proporcionar datos de cargabilidad de mejor calidad.
Este modo extrae los efectos de la Polarización Inducida (IP) durante el período de conmutación de la corriente en lugar del período de apagado, proporcionando un efecto medible más grande y mediciones más rápidas. Esto permite disponer de más tiempo para realizar promedios (stacks) adicionales, mejorando aún más la relación señal-ruido.
Soporte de idiomas
Los equipos ABEM Terrameter han logrado que los relevamientos de resistividad sean cada vez más intuitivos y fáciles de usar durante muchos años.
Ahora, el ABEM Terrameter es compatible con los siguientes idiomas:
Inglés
Francés
Español
Sueco

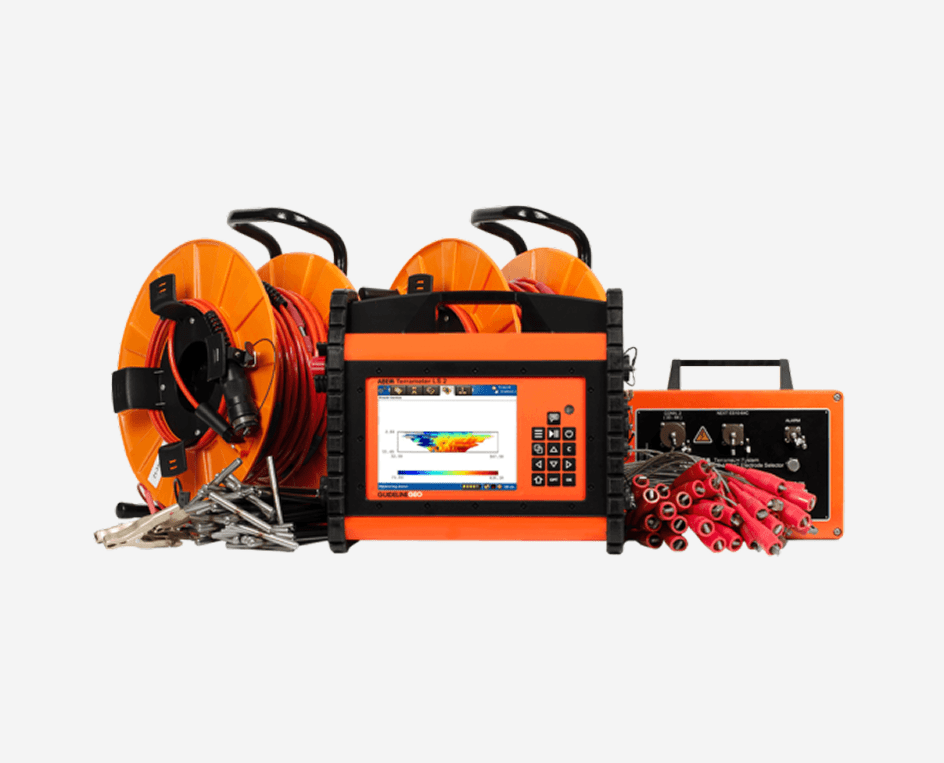

Versatilidad inigualable
Adapte el sistema a sus necesidades de relevamiento y actualice las especificaciones de forma remota si estas cambian
El medidor de resistividad ABEM Terrameter LS 2 ofrece un sistema de licencias de hardware sin rival, donde las especificaciones del equipo se controlan mediante un código de licencia. Elija la configuración que mejor se adapte a sus necesidades y presupuesto actuales, con la seguridad de que, si sus requerimientos cambian en el futuro, la actualización de las especificaciones está a solo una conexión de internet de distancia.
Actualizaciones ágiles y flexibles
Puede acceder a las actualizaciones de licencia a través de nuestro servidor en línea o recibirlas directamente en su correo electrónico para transferirlas al instrumento mediante USB.
Capacidades del sistema
La familia de productos Terrameter es capaz de realizar mediciones de resistividad, IP (Polarización Inducida) y SP (Potencial Espontáneo) mediante diversas metodologías:
VES (Sondeo Eléctrico Vertical)
Imagen (Tomografía Eléctrica)
Perfilado
Estas tareas pueden ejecutarse en tierra, en agua o a través de pozos, utilizando despliegues de más de 16,000 electrodos si es necesario.
¿Le gustaría recibir más información sobre cómo funciona el sistema de licencias para escalar el número de canales o la potencia de su equipo?

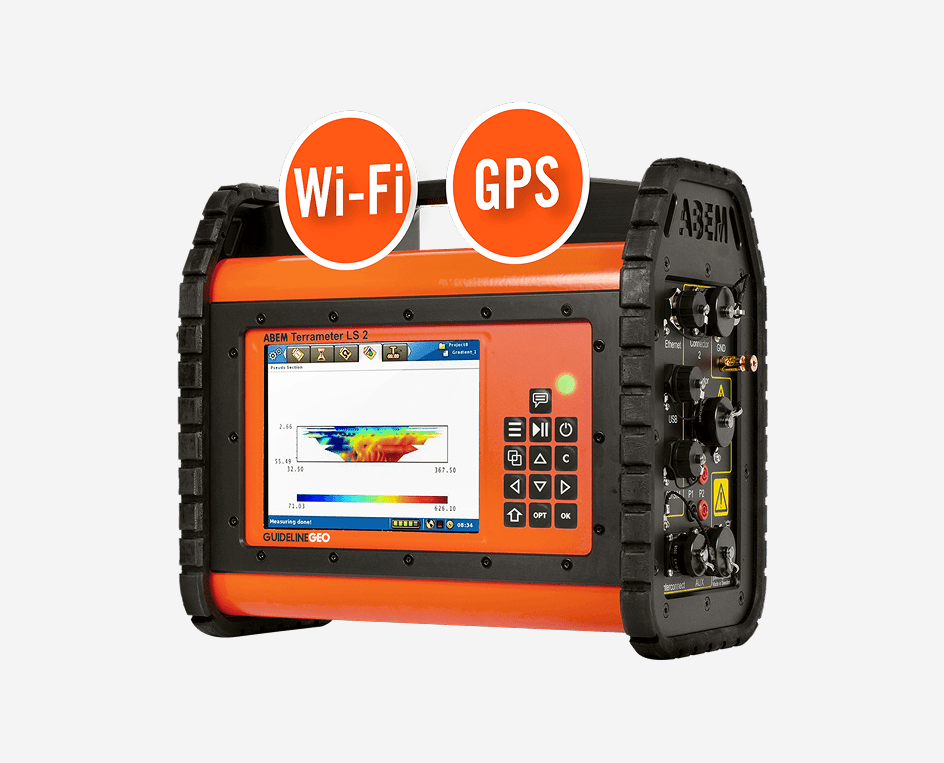

Conexión Remota
Opere, actualice, descargue o realice pruebas en cualquier lugar y en cualquier momento
La conectividad remota flexible le permite operar el instrumento desde cualquier dispositivo a través de Wi-Fi, Ethernet o una conexión móvil, ya sea de forma local o mediante internet.
Esta capacidad también permite que el equipo de soporte de ABEM brinde asistencia técnica o resolución de problemas sin necesidad de enviar el instrumento a un taller. Esta característica única garantiza que el sistema esté siempre actualizado y funcionando correctamente, reduciendo el riesgo de tiempo de inactividad al mínimo absoluto.

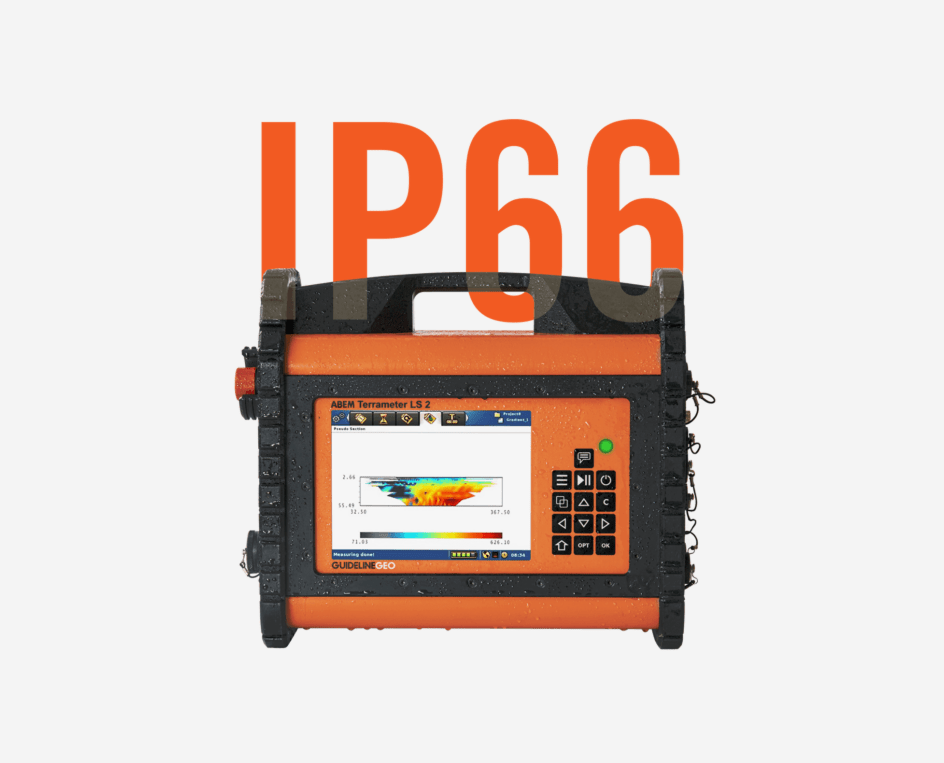

Un sistema robusto hecho para el campo
Diseñado y optimizado incluso para las condiciones más severas
La robusta y duradera carcasa de aluminio cumple con la clasificación IEC IP66 y permite su uso en cualquier lugar con temperaturas que oscilan entre -20°C y +70°C. Los conectores duraderos de alta especificación, una pantalla de vidrio inastillable de 6 mm y las tiras protectoras de caucho garantizan un sistema fiable y resistente.
Si el entorno es hostil, el modo de IP con ciclo de trabajo del 100%, la optimización automatizada de los protocolos de medición y los hasta 12 canales de medición significan que nunca estará en el campo más tiempo del necesario, garantizando un levantamiento de resistividad e IP rápido y preciso.

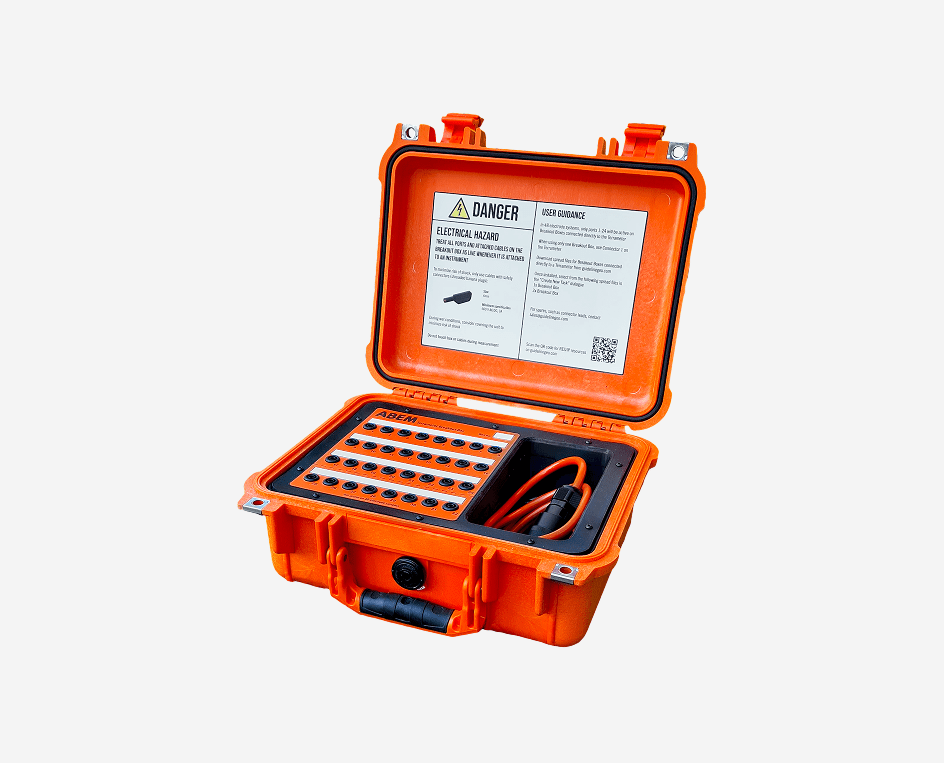

Caja de Conexión (Breakout Box) para Terrameter
Personalice totalmente sus conexiones de resistividad
La Terrameter Breakout Box (Caja de Conexión) brinda la oportunidad de realizar conexiones de electrodos totalmente personalizadas. Con este accesorio robusto y resistente a la intemperie, cada electrodo puede conectarse individualmente al instrumento, en lugar de utilizar un cable multiconductor con múltiples salidas a lo largo de su longitud.
Esta configuración resulta de gran utilidad para:
Diseños complejos: Especialmente mallas de electrodos en 3D.
Modelado en laboratorio: Donde se requiere una precisión milimétrica en el posicionamiento.
Aplicaciones especializadas: Situaciones donde el cableado de gran tamaño sería problemático o cuando se requiere un espaciamiento variable entre electrodos.
Compatibilidad total
Se utiliza una Breakout Box por cada conector multipin en un Terrameter LS, Terrameter LS 2 o selector de electrodos externo (por ejemplo, el ES10-64C); la misma caja es compatible con todos los modelos.
Esta flexibilidad le permite llevar el control de su investigación al siguiente nivel, eliminando las restricciones de los cables estándar y adaptándose exactamente a la geometría de su sitio de estudio.

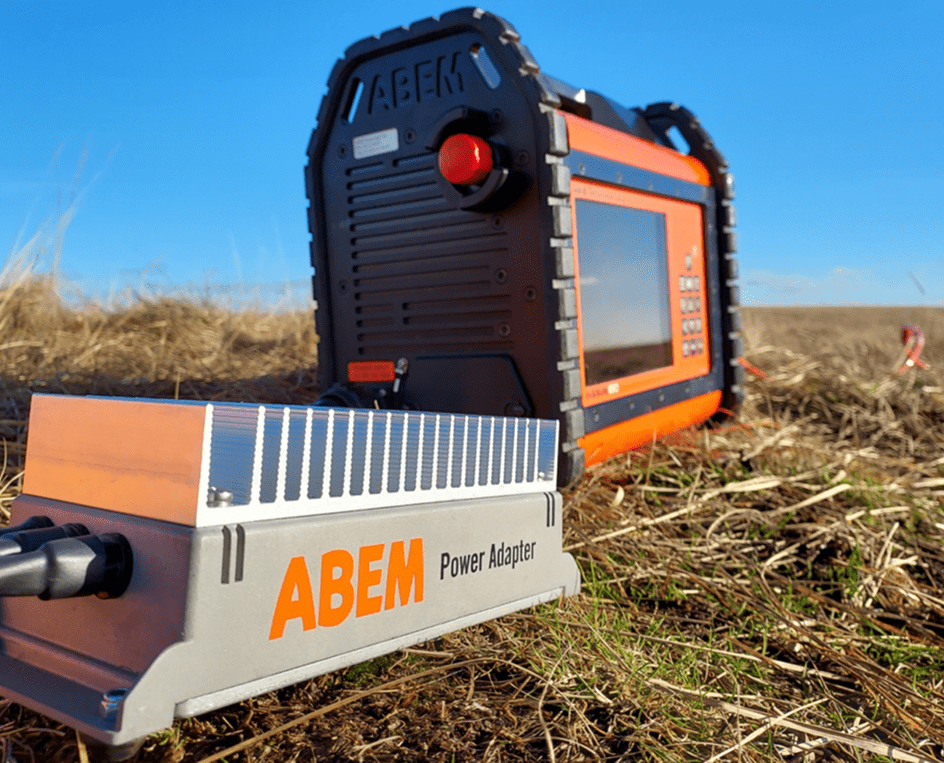

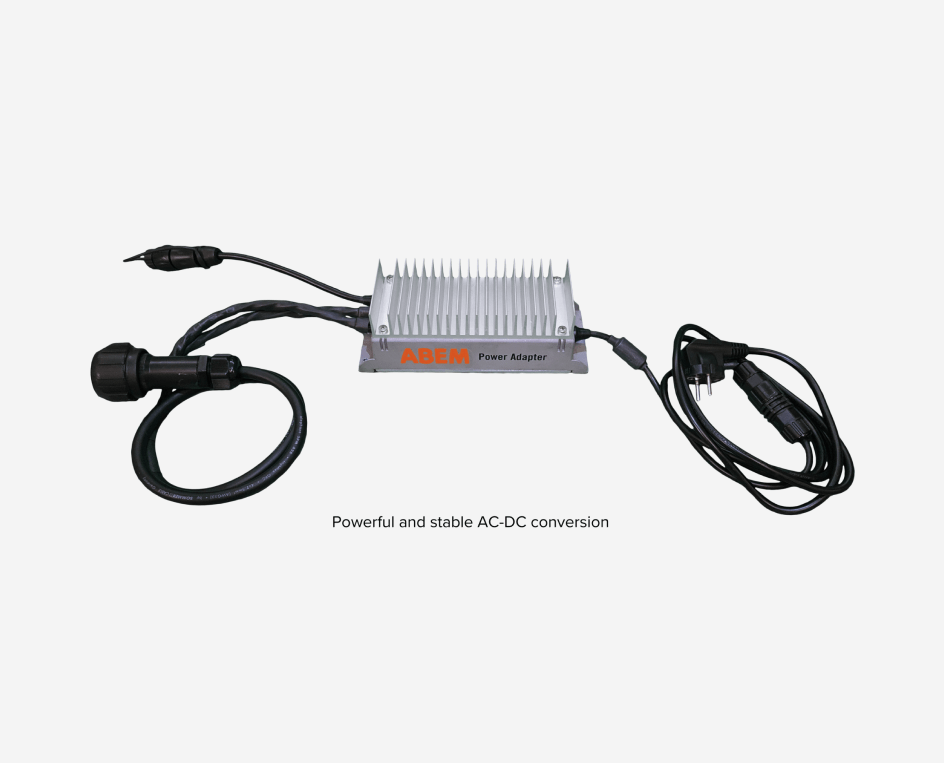

ABEM Power Adapter
Energía robusta y estable en el campo Este potente adaptador AC-DC permite que los instrumentos ABEM operen desde una red eléctrica o un pequeño generador tipo “maletín”, ofreciendo una fuente de energía ligera y prolongada donde la recarga de baterías es difícil. Perfecto para campañas de campo exigentes, el ABEM Power Adapter, resistente al agua, proporciona un suministro de 12V DC limpio y estable superior a 30A desde una fuente de 110V/230V AC (50 o 60 Hz). También es adecuado para aplicaciones de monitoreo y desatendidas con opciones limitadas de reemplazo de baterías. Además de la salida de energía principal, un conector auxiliar impermeable proporciona salidas de 5V 2A y 12V 1A para accesorios personalizados, más una señal de “operación OK” para aplicaciones remotas. El ABEM Power Adapter viene en dos versiones: una para los originales Terrameter LS y Terraloc Pro, y la otra para los actuales Terrameter LS 2 y Terraloc Pro 2.

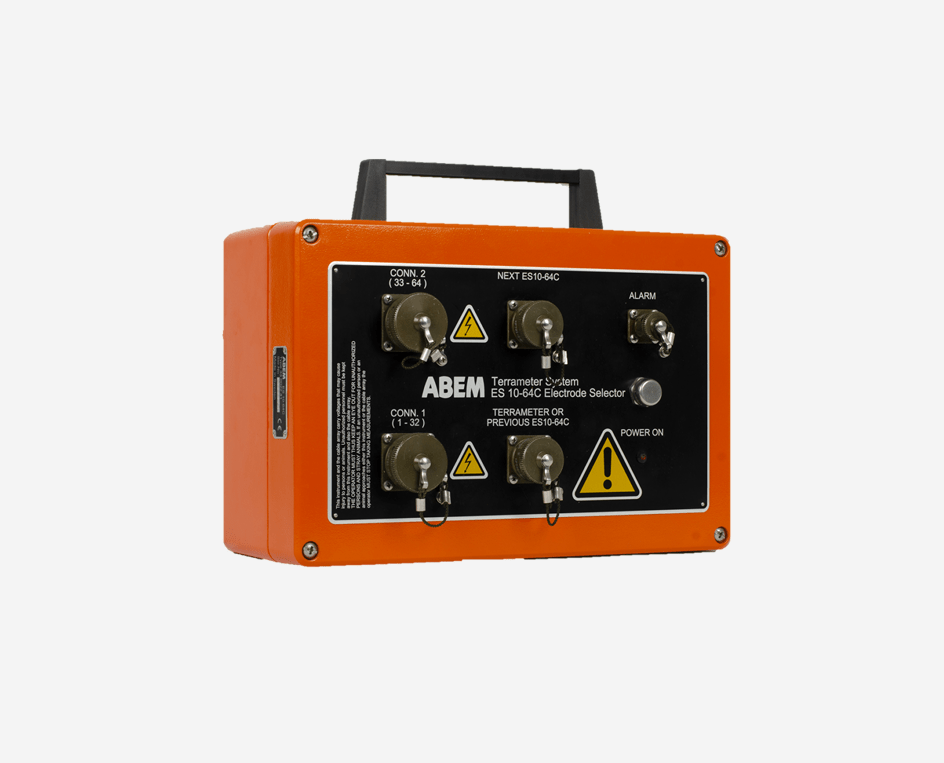

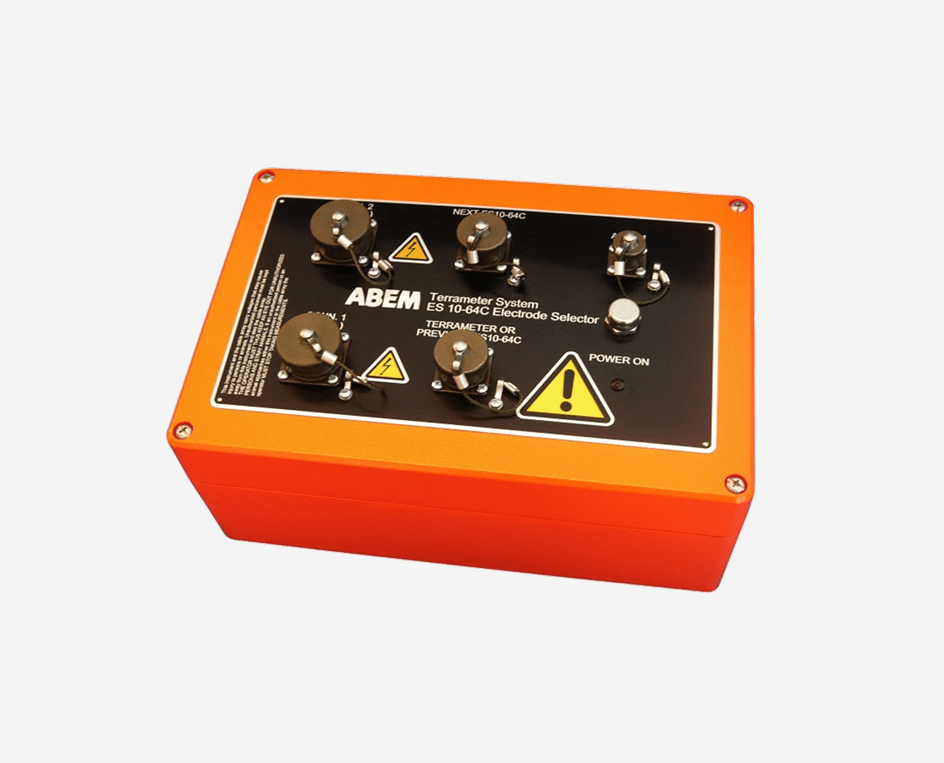

Selector de electrodos Terrameter ES10-64C
Amplíe la capacidad de electrodos para una mayor flexibilidad
Los selectores de electrodos externos permiten la creación de despliegues de electrodos más largos y (o) más densos, útiles para una mejor resolución, relevamientos más profundos o diseños 3D más grandes. Cada ES10-64C tiene la capacidad de direccionar 64 electrodos y las unidades pueden conectarse en serie para ampliar aún más la capacidad de electrodos. El número máximo de electrodos que pueden ser controlados por un solo Terrameter LS 2 supera los 16.000.

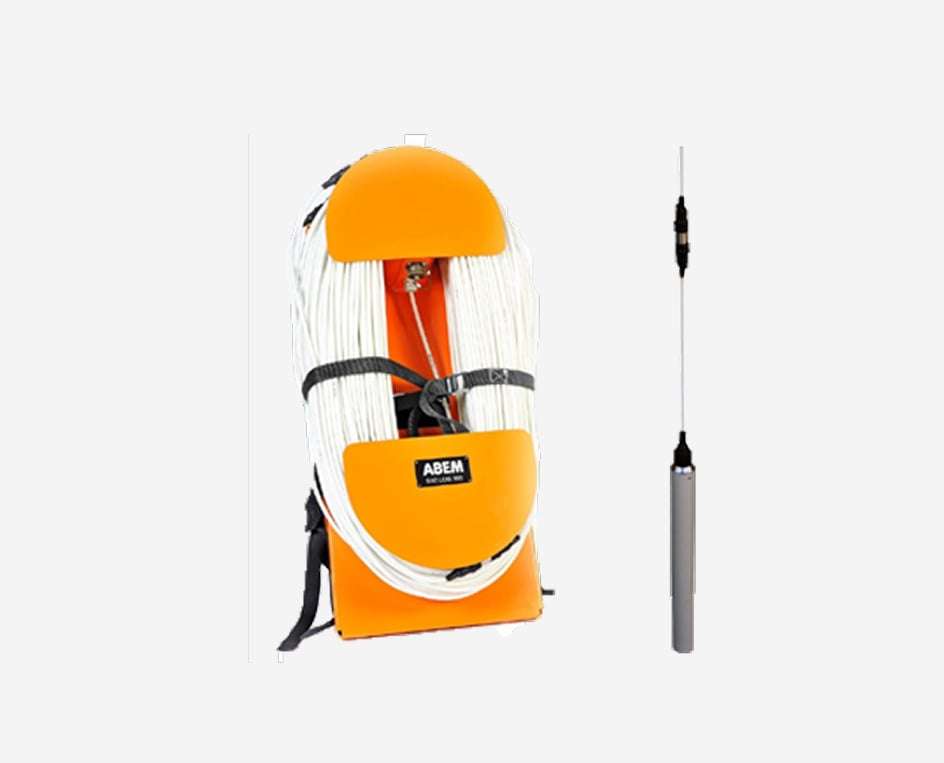

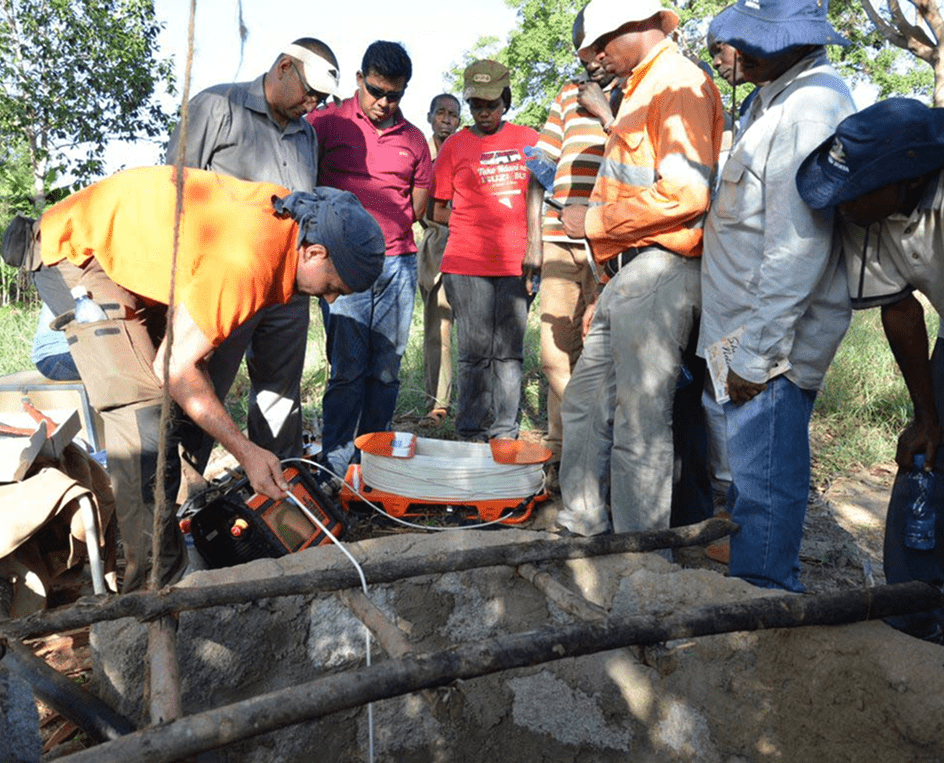

Terrameter Log 300
Registro de resistividad e IP integrado
El ABEM Terrameter Log 300 es una herramienta de perfilaje de pozos “plug-and-play” compatible con las gamas de productos SAS y LS. Añade sin problemas la capacidad de pozo a los sistemas de resistividad existentes en un diseño robusto y duradero para trabajos de campo exigentes. El despliegue se facilita con un bastidor de mochila y un trípode opcional.

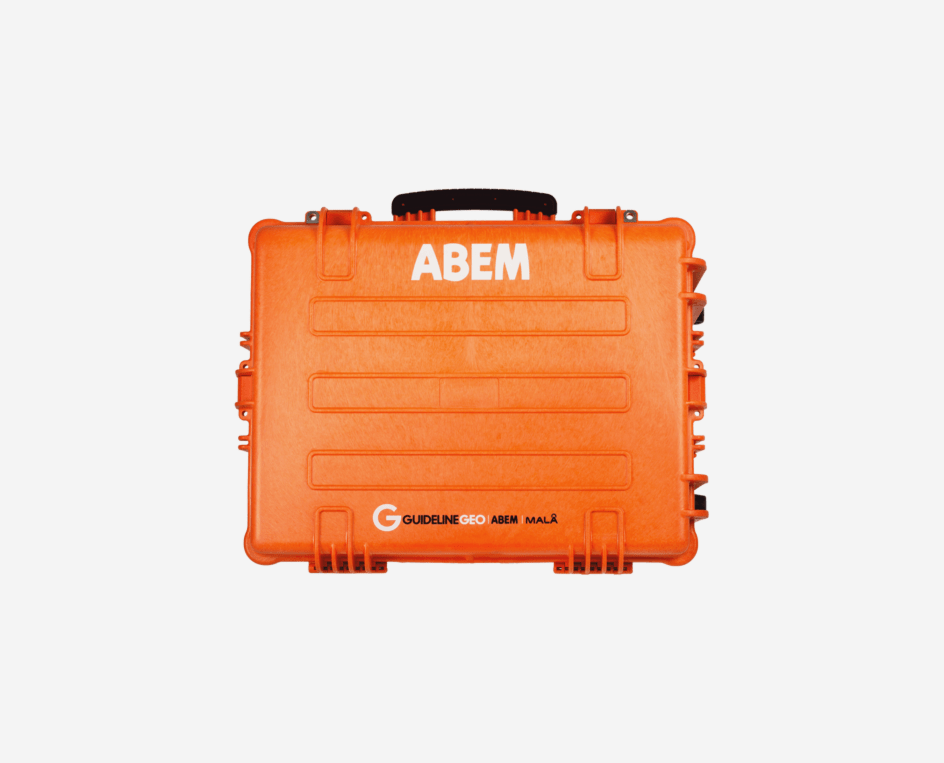

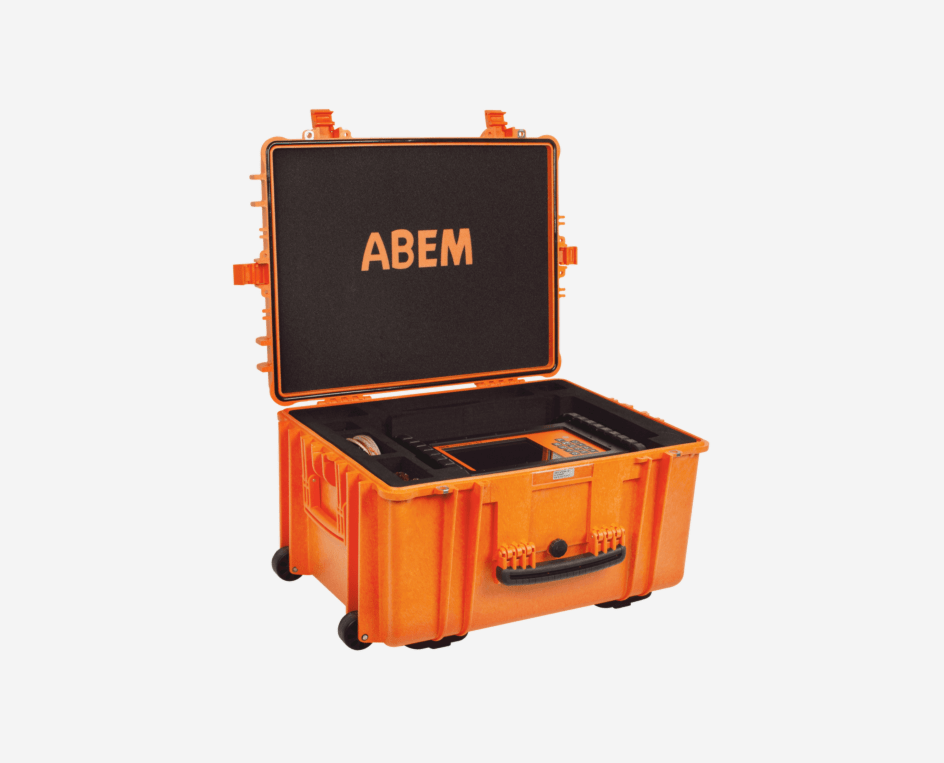

Caja de Transporte ABEM
Transporte y almacene su instrumento de forma segura
Proteja su equipo incluso en las condiciones más difíciles. Con la caja de transporte ABEM, puede estar seguro de que su Terrameter LS 2 se almacenará de forma segura durante el transporte hacia y desde el campo. Los materiales líderes en la industria garantizan una caja robusta, resistente al polvo y al agua, capaz de soportar la prueba del clima y del tiempo.
