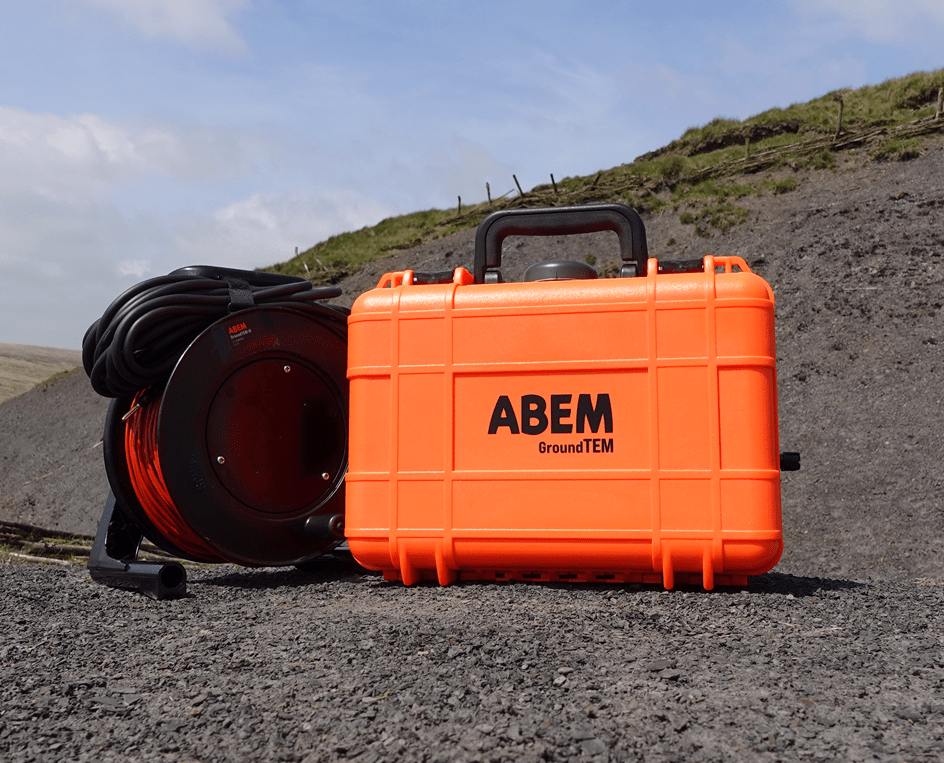

ABEM GroundTEM i-Series
Mayor asequibilidad y facilidad de uso

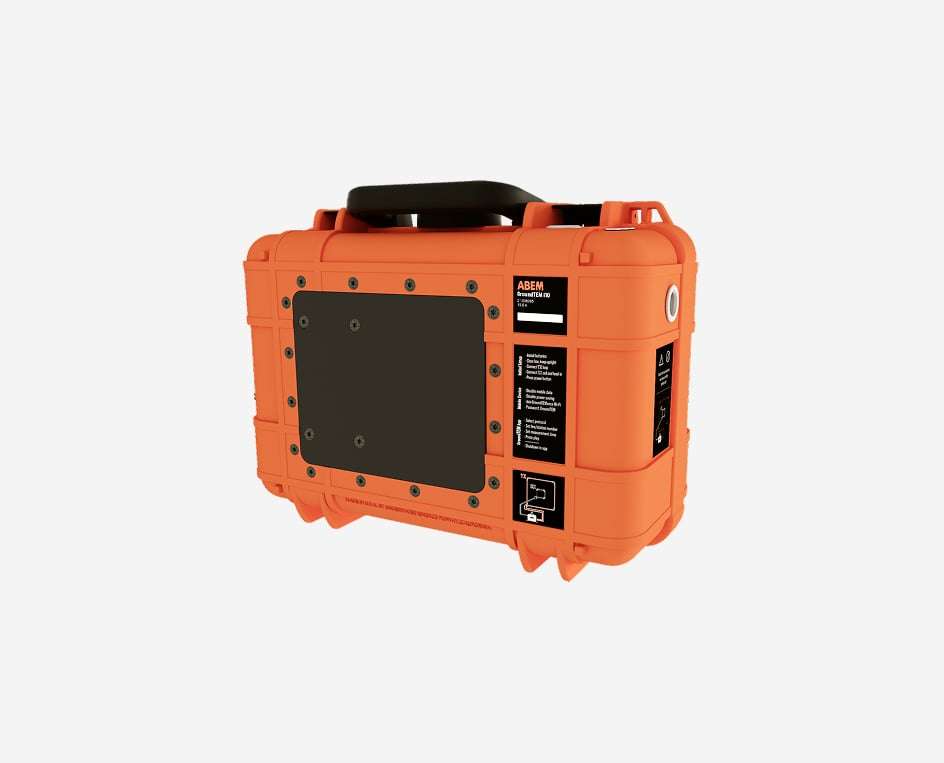

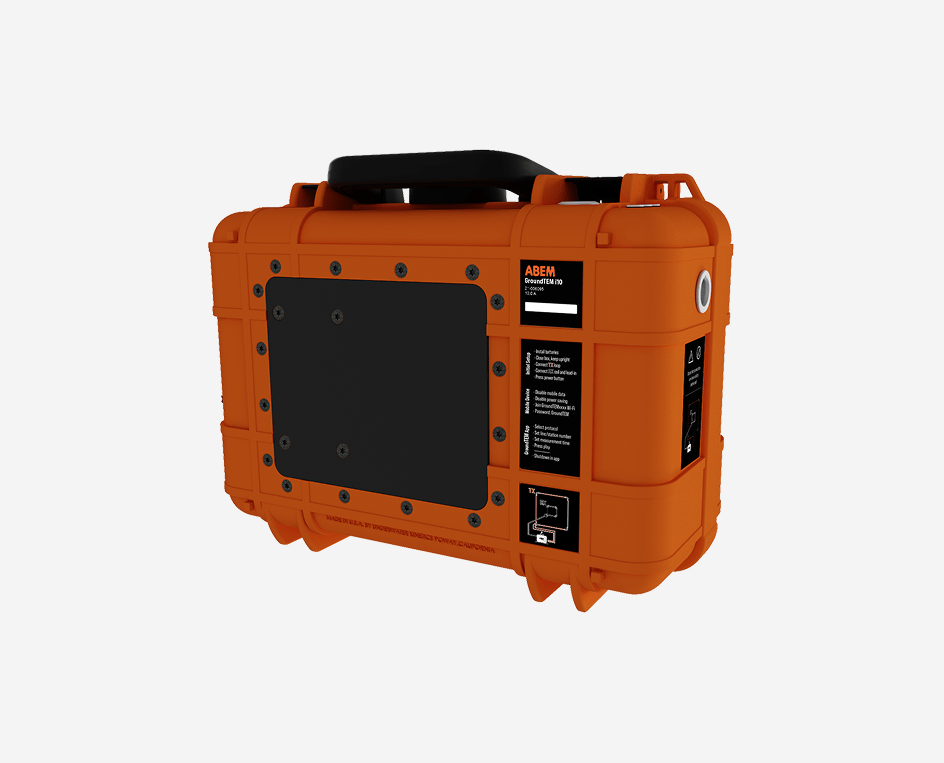

Los ABEM GroundTEM i5, i10 e i20 son instrumentos fáciles de usar, controlados por aplicación, que complementan perfectamente la gama WalkTEM existente. Hacen que los relevamientos TEM ambientales y de aguas subterráneas sean más asequibles, menos complejos y más rápidos de desplegar, gracias a una solución ligera de una sola caja.
Aguas subterráneas
Una alta sensibilidad a los materiales conductores hace que el TEM sea extremadamente útil en estudios de aguas subterráneas, por ejemplo, para diferenciar entre depósitos de agua dulce, salobre y salina, monitorear el descenso y la recarga de un acuífero, o simplemente estimar su extensión mediante la creación de perfiles o mallas de sondeos.
Medio ambiente
El TEM proporciona un medio rápido de prospección para una variedad de aplicaciones ambientales, desde la identificación de unidades de arcilla potencialmente peligrosas dentro de una secuencia geológica, hasta el mapeo y monitoreo de características dinámicas como el espesor del permafrost o las plumas de contaminación.
Minerales
El TEM responde bien a los cuerpos minerales conductores. Con mediciones de múltiples componentes y la capacidad de determinar la cargabilidad a partir de los efectos de IP (polarización inducida) en los datos TEM (utilizando Aarhus SPIA TEM), la línea ABEM TEM proporciona herramientas poderosas para la búsqueda de nuevos depósitos minerales.
Asequible pero capaz
Realice relevamientos a lo largo de líneas o en 3D, cubriendo paisajes enteros con profundidades que van desde un metro hasta los 100 m.
Rápido y fácil de usar
Una configuración de campo rápida y una aplicación móvil intuitiva simplifican el uso de la serie GroundTEM i.
Despliegue la bobina receptora, luego el lazo transmisor y conecte ambos al instrumento. No hay una forma correcta o incorrecta de disponerlos; no tienen dirección. Alternativamente, acople los marcos de transporte y monte el cableado para las Explorer Coils, y coloque el alivio de tensión en la carcasa del instrumento.

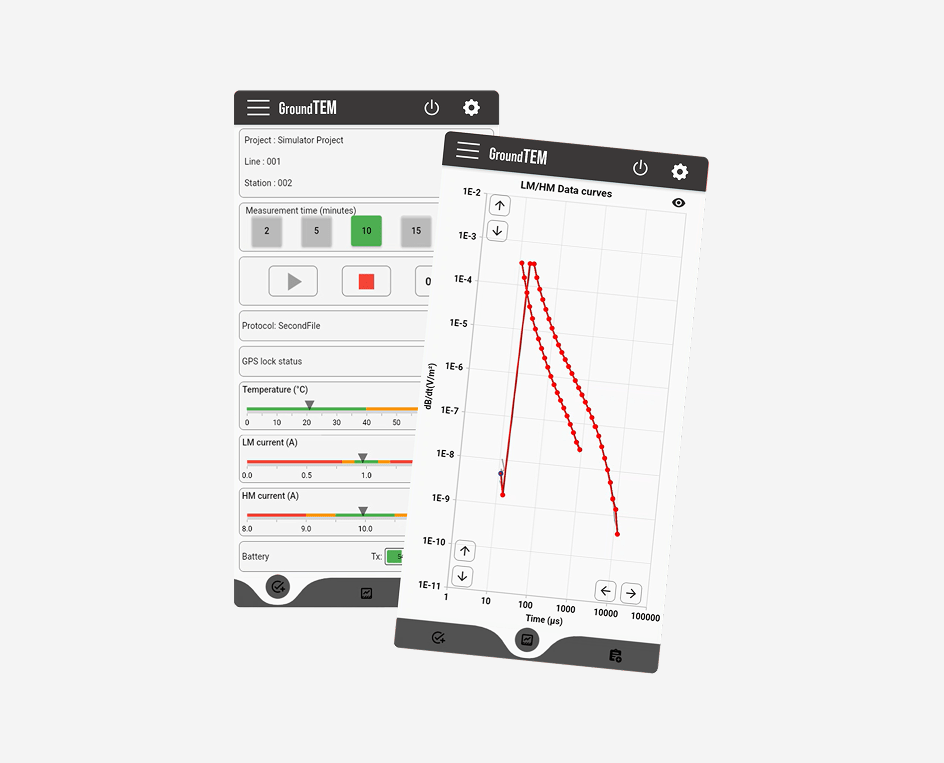

Luego, inicie la aplicación GroundTEM App, seleccione una línea de relevamiento y el número de estación, y siga las instrucciones en pantalla para elegir un guion de medición. El sistema está listo: seleccione cuánto tiempo desea medir y presione el botón de “reproducción”.
Observe la llegada de datos en vivo e incluso aproveche la opción de inversión en tiempo real (disponible a mediados de 2025) para ver los resultados procesados de inmediato.
Fácil de desplegar

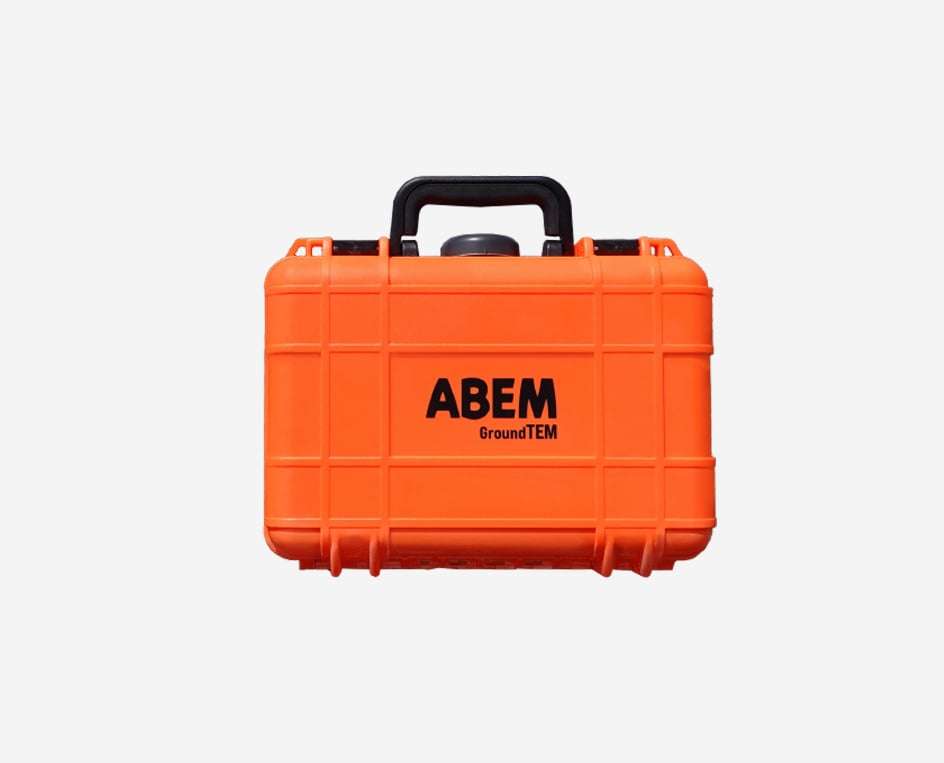

Ligero, con todos los componentes enviados en una sola maleta tipo Peli

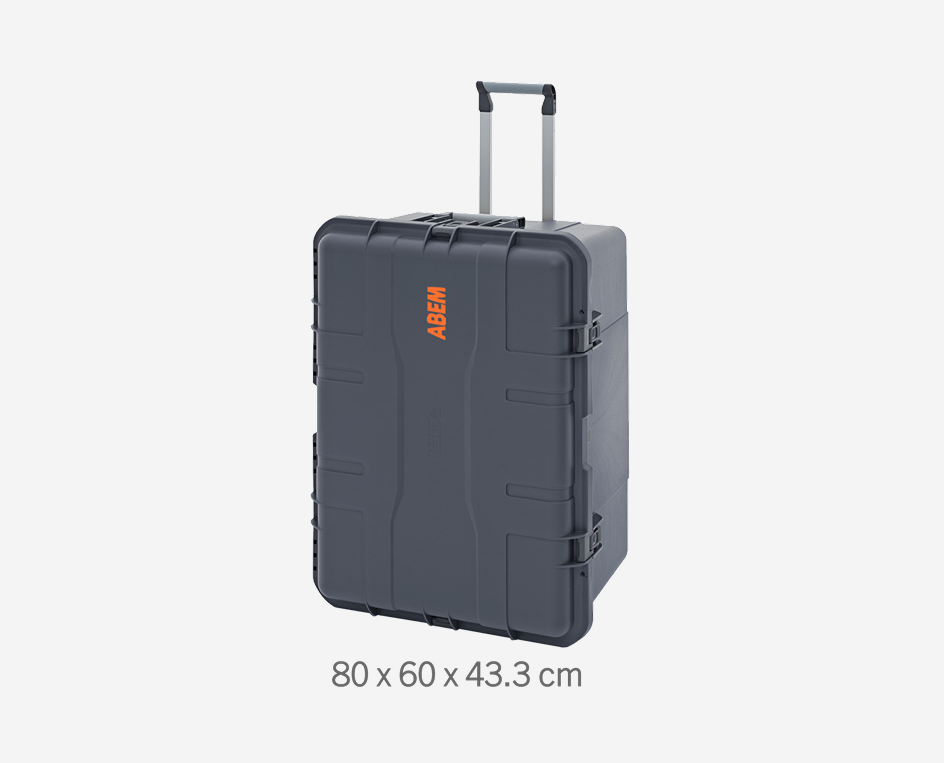

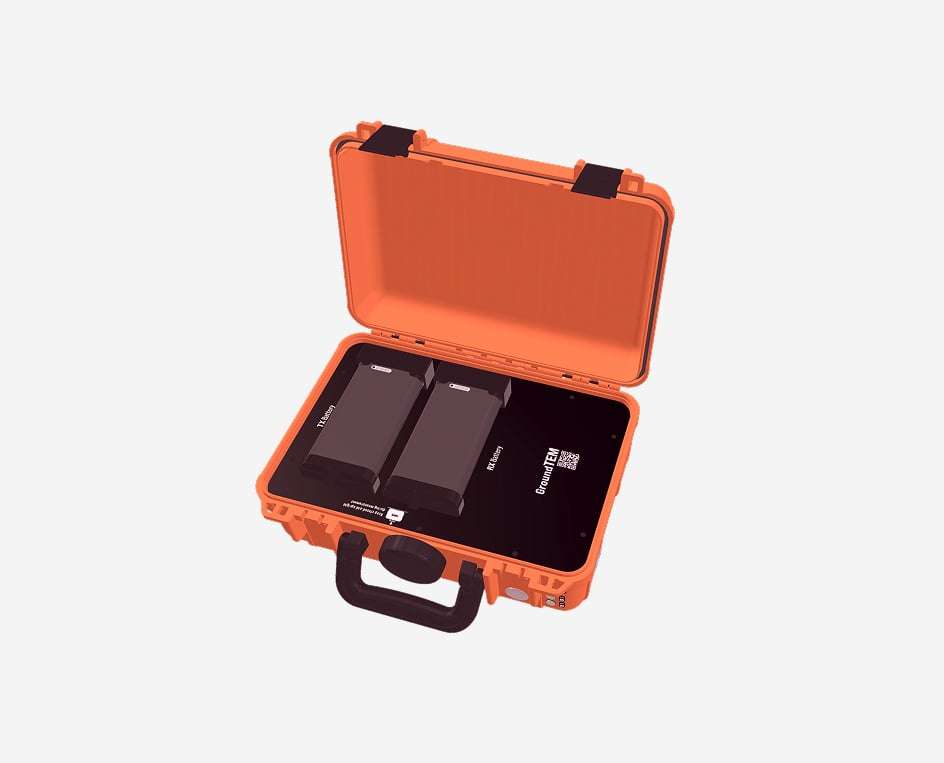

Para las configuraciones regulares de Tx de 20 m, 40 m y 80 m, todo el sistema se envía en una sola maleta de transporte, con ruedas y asas integradas. Al llegar al sitio, abra la maleta y el instrumento, el lazo transmisor y la bobina receptora estarán listos para desplegarse. La energía proviene de dos o tres (GroundTEM i20) pequeños paquetes de baterías de Li-ion que se montan dentro de la carcasa del instrumento, eliminando la necesidad de pesadas baterías externas de 12 V.
La maleta de transporte pesa menos de 32 kg en la configuración de Tx de 20 m o 40 m (si las baterías y el cargador se llevan por separado) y, por lo tanto, puede enviarse como equipaje de bodega en vuelos regulares. En casos extremos, el sistema puede empacarse en maletas más pequeñas para un transporte aún más fácil.

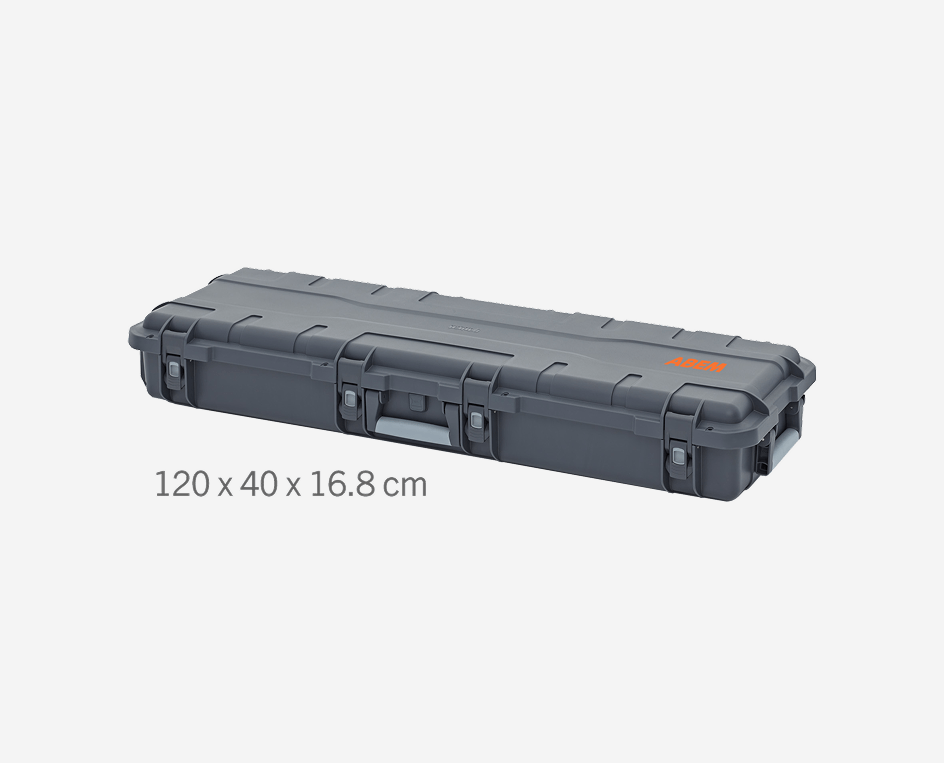

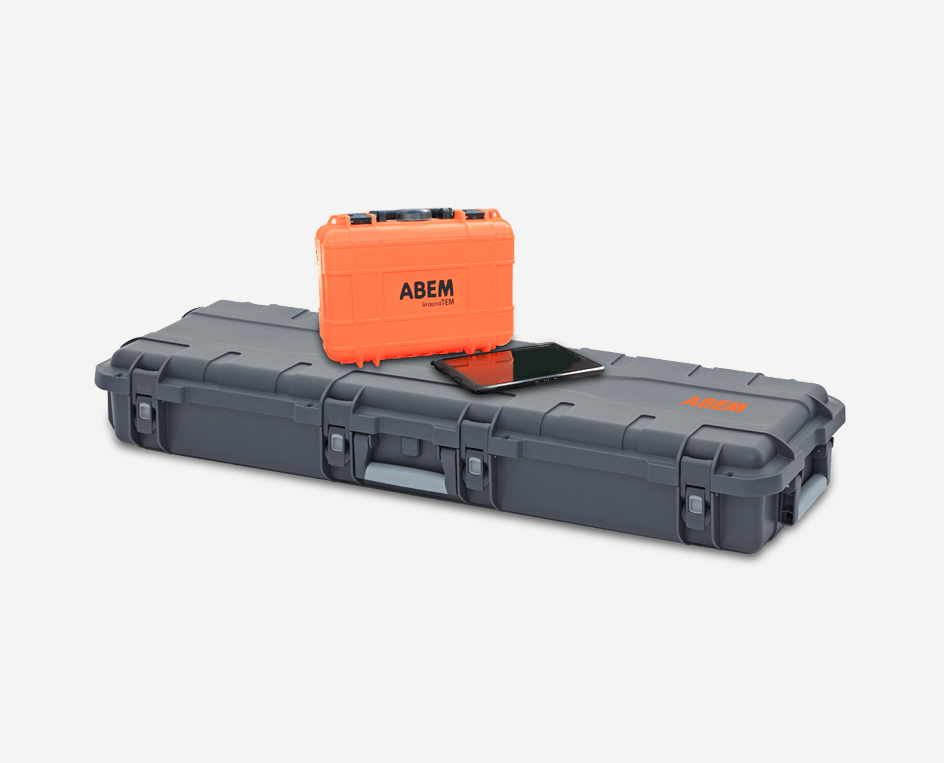

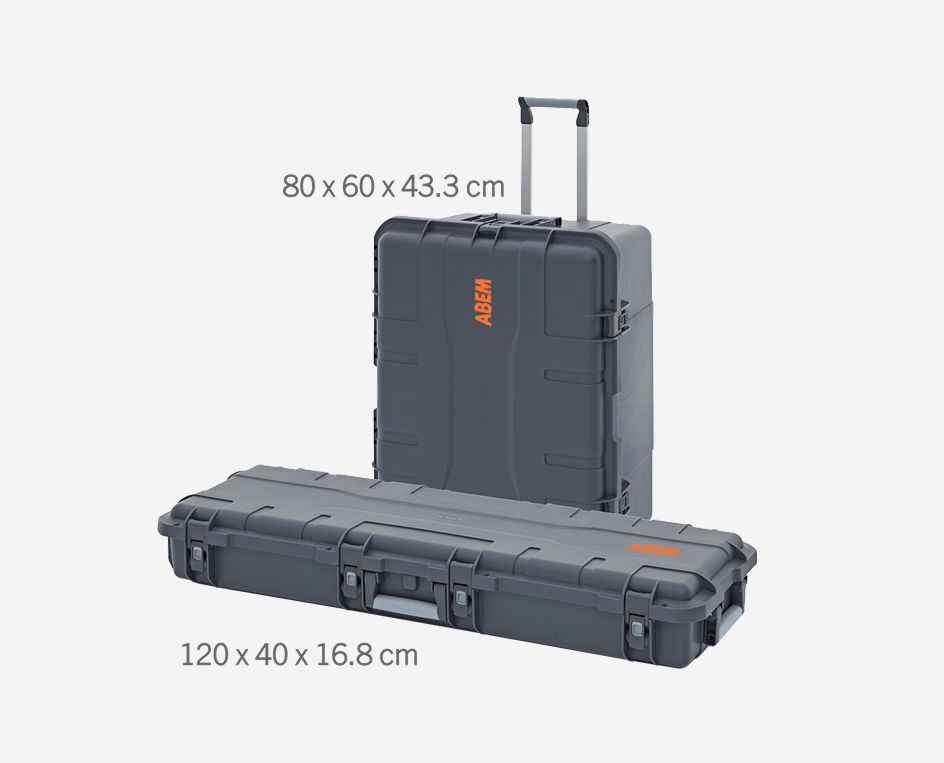

Se proporciona una maleta dedicada tipo Peli para las Explorer Coils, que también cuenta con ruedas y asas de transporte integradas. Si se adquiere un instrumento de la serie i solo con Explorer Coils, se suministra una maleta pequeña para el instrumento y los accesorios, con las Explorer Coils por separado. Si se compra un instrumento de la serie i con un lazo Tx de 20 m, 40 m u 80 m y Explorer Coils, se suministra una maleta grande para contener el instrumento, el lazo Tx, las bobinas Rx y los accesorios, con las Explorer Coils en su propia maleta.
Esa es la traducción exacta. Si necesitas alguna variante para que suene más técnica o comercial, aquí tienes una opción alternativa:
“El procesamiento de datos en tiempo real —que permite generar un modelo de resistividad interpretable in situ, en lugar de limitarse a los datos brutos— está disponible mediante una suscripción premium.”
Explorer Coils (Bobinas Explorer)
Para mediciones TEM someras y rápidas

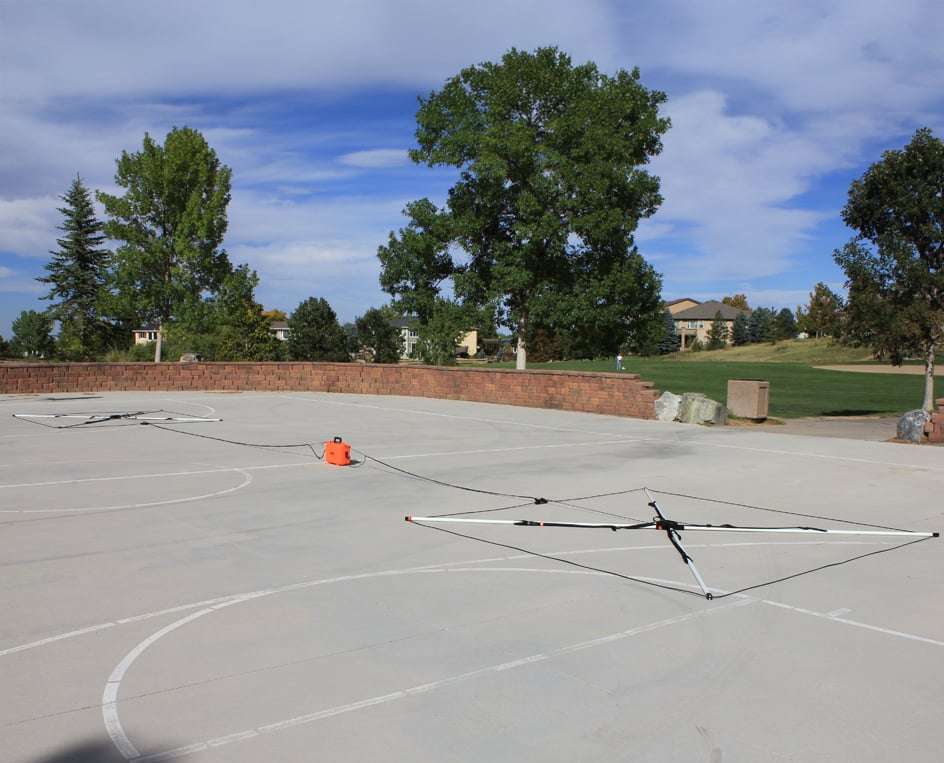

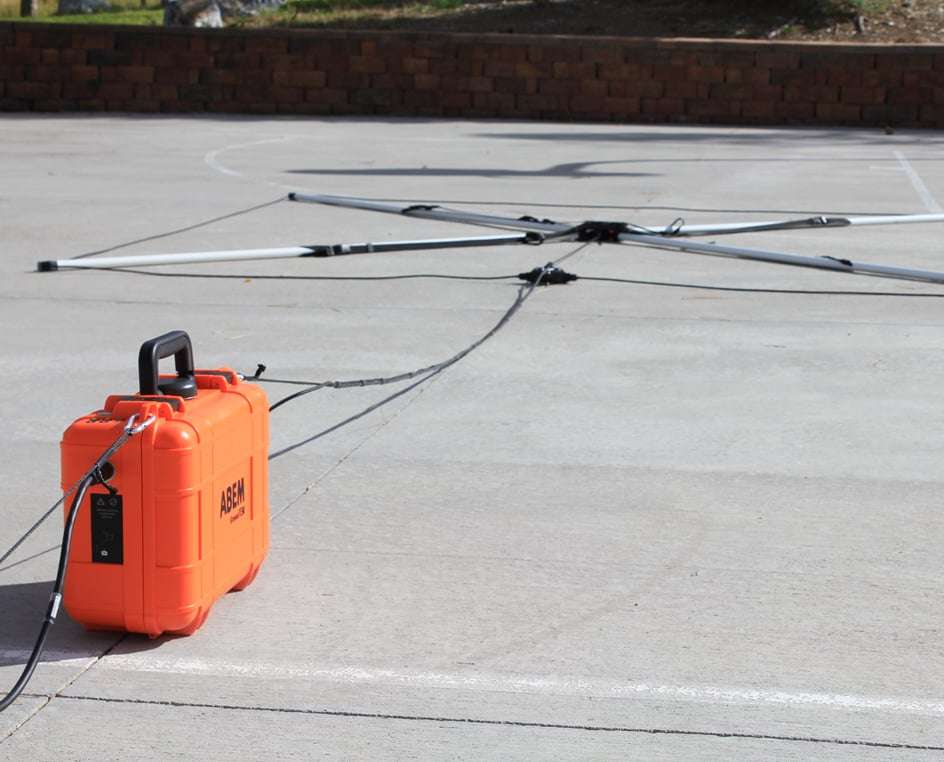

Las Explorer Coils son un accesorio esencial para la serie GroundTEM i. Comprenden un par de bobinas de transmisión (Tx) y recepción (Rx), montadas sobre marcos de transporte, que hacen que el desplazamiento entre estaciones sea sencillo y rápido, incluso en terrenos difíciles. Las Explorer Coils pueden adquirirse como parte de un nuevo paquete de la serie GroundTEM i o añadirse a un sistema existente.
Las Explorer Coils ofrecen un medio económico para producir perfiles 2D o relevamientos de grandes áreas a partir de una serie de sondeos 1D. Están disponibles en dos tamaños: 3 × 3 m para profundidades de hasta 120 m y un conjunto de 1,6 × 1,6 m para relevamientos someros, que proporciona un mejor detalle cerca de la superficie, especialmente útil en sitios donde el espacio puede ser limitado.
Esa es la traducción exacta. Si necesitas alguna variante para que suene más técnica o comercial, aquí tienes una opción alternativa:
“El procesamiento de datos en tiempo real —que permite generar un modelo de resistividad interpretable in situ, en lugar de limitarse a los datos brutos— está disponible mediante una suscripción premium.”

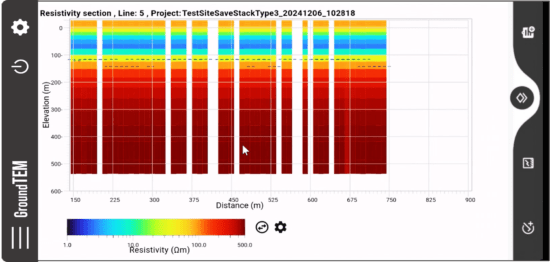

Inversión en tiempo real
Vea modelos de resistividad procesados al instante mientras recolecta datos TEM en el campo.
La inversión en tiempo real ya está disponible como una actualización premium para la serie GroundTEM i (i5, i10, i20), al ejecutar la versión v2.0.3 de la aplicación GroundTEM i-Series o superior. La inversión en tiempo real y las curvas de decaimiento apiladas / gráficos de resistividad aparente ofrecen una visión general más clara en comparación con la visualización de datos brutos individuales de cada ciclo. Los resultados aparecen automáticamente en una nueva pestaña de visualización en la aplicación.
Las unidades GroundTEM existentes pueden actualizarse de forma remota con el apoyo de nuestro equipo. El sistema seguirá funcionando sin una suscripción: la recolección de datos y la configuración del sistema se incluyen en el paquete básico gratuito. Los clientes nuevos y existentes obtienen una prueba gratuita de 3 meses. Obtenga más información sobre la inversión en tiempo real y la prueba gratuita aquí:
General Aplicación GroundTEM: Android Alimentación integrada: 2 × Li-ion (i5 / i10) (14.4 V, 6.8 Ah, 99.4 Wh), 2 × Li-ion (i20) Peso (incl. baterías): 6 kg (i5 / i10), 8 kg (i20) Dimensiones: 36 × 27 × 14 cm Entorno: IP65, -20 a +50 °C
Transmisor Corriente de salida: Momento dual 1 A / 5 A (i5), 1 A / 10 A (i10), 1 A / 20 A (i20) Opciones de lazo: 20 × 20 m (una vuelta), 40 × 40 m (una vuelta), 80 × 80 m (una vuelta), Explorer Coils
Receptor Canales: 1 Opciones de bobina: Flexible 3 × 3 m (4 vueltas), Flexible 5 × 5 m (4 vueltas), Explorer Coils GNSS: Integrado
Explorer Coils Explorer Coils de 1.6 m: Tx de 1.65 x 1.65 m (2 vueltas), Rx de 1.65 x 1.65 m (4 vueltas) Explorer Coils de 3.0 m: Tx de 3 x 3 m (2 vueltas), Rx de 3 x 3 m (4 vueltas) Separación de bobinas: 10 m
Diseño esquemático Diagramas esquemáticos que muestran la configuración de las Explorer Coils.
